意大利JULIGHT公司的非接触式应力场测试系统

产品简介

         非接触应力场测试系统-三维扫描式激光测振仪



                    VSM4000-SCAN-3D 三维扫描激光测振仪





                   VSM-4000-SCAN-3D三维扫描激光测振仪







JULIGHT公司的三维扫描激光测试仪可以一次同时测量目标上一个点的三维振动(X,Y Z向),是一个精密度极高,可靠易用的非接触测量仪器。 由于同时可以测定三个方向,瞬间的事件很容易被测得。

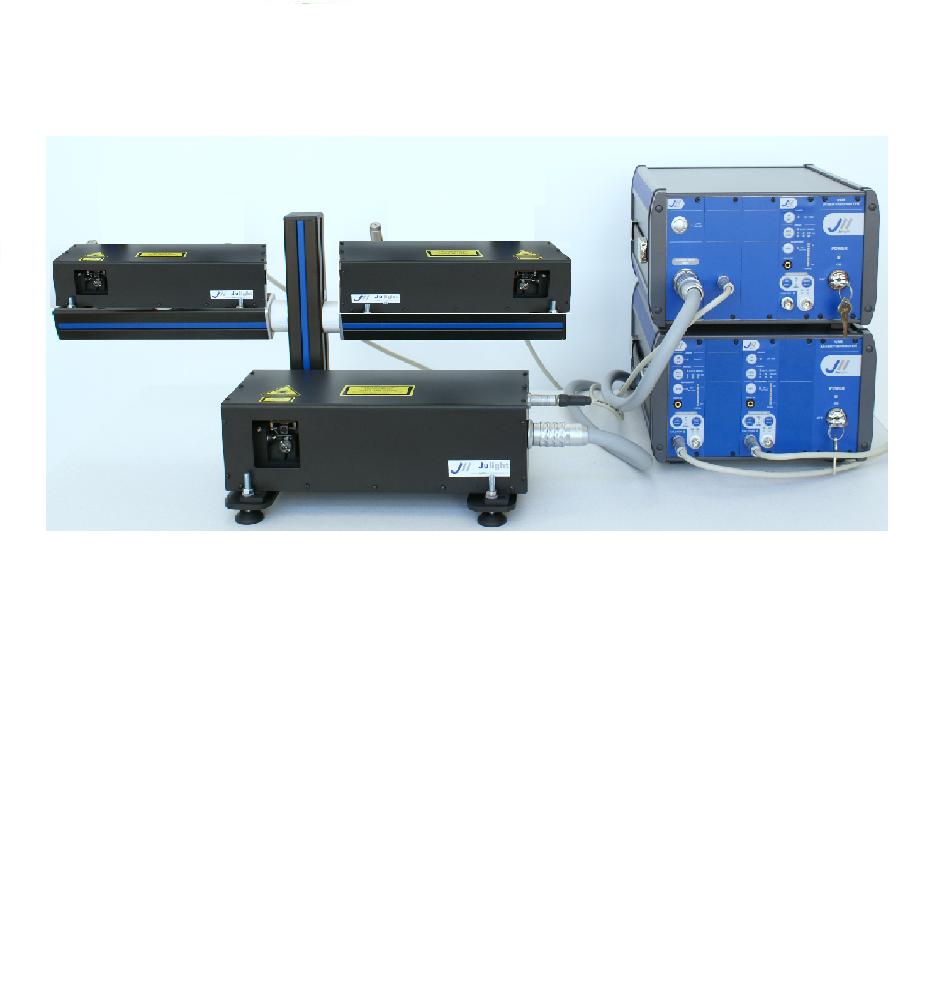

三维激光扫描自混合干涉型测振仪VSM-4000-SCAN-3D是由三套单点扫描激光测振仪器,按照一定的布置方式组成,协调同步扫描完成在0.2-1.2米距离之内对任何表面进行非接触式逐点振动分析。该系统可由单人在野外环境下进行搬运、装配和操作。VSM-4000-SCAN-3D测振仪由三套激光探头(含摄像系统和轮廓遥测仪)、三套控制器单元、电脑和一套可实现复杂几何表面扫描和测量的综合软件包组成。该软件包还包含了一个模态分析模块(选项)和全场应力分析软件(选项)。

 VSM-4000-SCAN-3D测振仪可在每个方向上+/-25°的扫描空间内测量高达1000个点每轴。系统软件可实现:目标柔性测量网格的生成、已编程网格的自动化扫描、大量多种数据的分析和过滤选项、以及分析结果的3D动画和可视化显示。

 VSM-4000-SCAN-3D测振仪可分解成三套独立的单点2D扫描测振仪,具有以上介绍的点点2D扫描测振仪的所功能和特点。

VSM-4000-SCAN-3D激光测振仪的技术参数:

振动速度范围

0.24 µm/s to 1 m/s 40 m/s可选)

振动位移范围

0.2 nm to 1 mm43mm)

振动频率范围

DC to 50KHz (3MHZ,10MHZ可选)

工作距离

0.2 m to 1.2 m 5m可选)

信号输出

模拟位移(速度,加速度)

扫描范围

+ / - 25 °(XY向)

扫描速率

  0.5 - 50  p/s

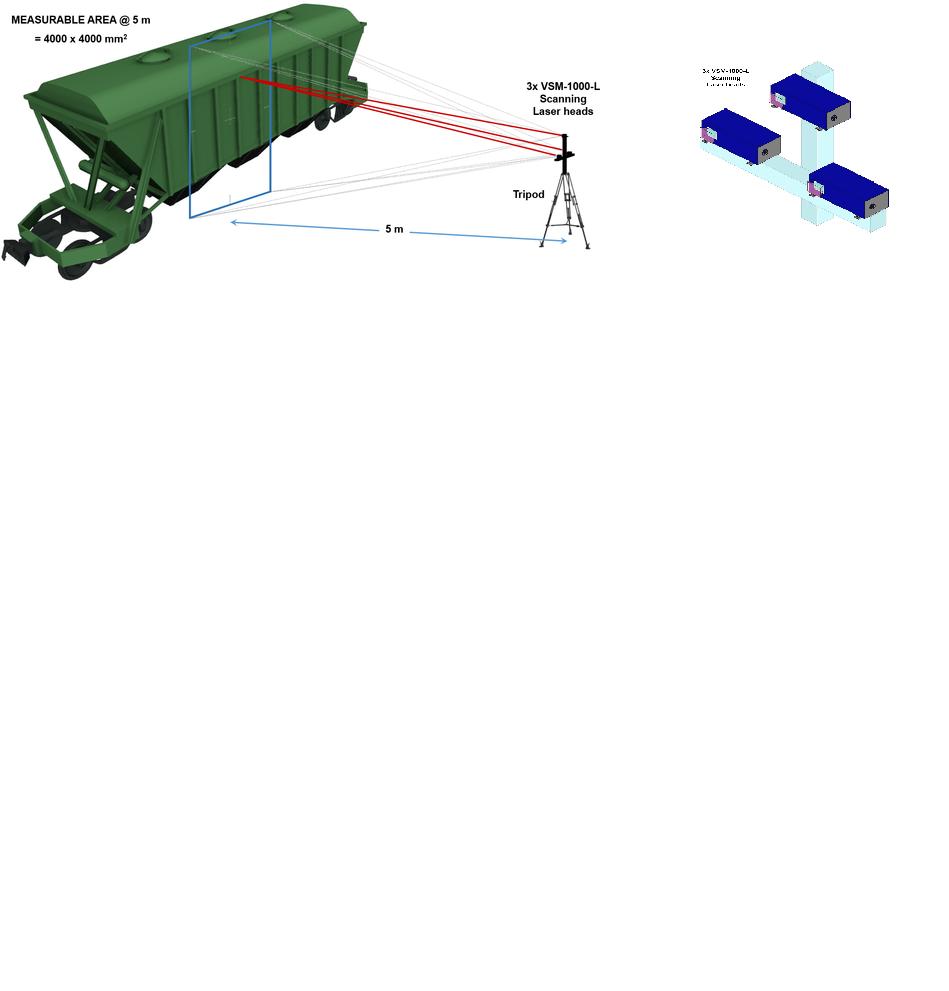

注意:以上型号加L,工作距离为5米,频率范围:EXT可以拓展为3MHZ,10MHZ .

特点:

· 同时测量1个点的三个方向,而且以一定的速率扫描。

· 光束的排列可由用户选择

· 极高的测定灵敏度

· 一次射测可测得相位差

· 耐用的设计

2. 使用

   光学头必须放在工作距离在0.21.2米间的振动表面的前端。测量的电信号从电子单元的BNC端口输出。信号可以输出给示波器/ 数采系统,或给FFT分析仪进行频域分析。

   LED-BAR指示仪实时测量反散射光信号长度,以便避免由于散斑图样影响而引起的信号衰落。

   全自动斑点跟踪允许可以允许对漫射表面的无随员操作:系统可以全自动跟踪目标表面的亮点,消除信号衰落。

3. 应用

•  位移和振动的非接触测量(在非常低的频率处)

•  对小,软和精致的结构的无质量负载的振动测量

•  材料和结构分析

•  汽车,航天和能源工业(发动机和汽轮机监测,有效性测量)

•  喇叭,压电陶瓷和MEMS测量/特性定义

•  模态分析,全场应力应变测试及疲劳分析及寿命预估

•  工厂在线过程控制

•  机器的状态监测

•  质量测试
