简单、快捷地让不可见的压力大小及压力分布可视化
美国 SPI 公司为您提供系列表面压力测量与分析工具，这些工具可以协助您：
一、 快捷便利地获得物体表面所受压力的分布轮廓图形；
二、 精确地测量得到物体表面所受压力的具体数值大小；
三、 强大的软件系统可以使您进行压力的进一步分析与处理，如直观地显示压力分布的三维轮廓图、显示某条路径上的压力分布二维曲线图、提供受压总面积、提供客制化的压力分析报告等。
Pressurex Film 压力测量纸简介
Pressurex Film 压力测量纸原理介绍
l 压力测量纸，俗称“感压纸”或“压敏纸”。由两层薄膜组成，一是传讯膜，表面分布着密密麻麻的
l 微型胶囊，胶囊内有染色剂，当其受到外界一定程度的压力时就会破裂，流出染色剂；二是显色膜，
l 表面涂有显色剂，当微型胶囊中的染色剂受压破裂流出后，就会与显色剂发生化学反应而呈现红色。
如何使用 PressureX Film 压力测量纸
l 按应用需要正确裁切感压纸的尺寸，把裁切后的感压纸插入需要测量压力的位置，施压一段时间，
l 取出感压纸，根据颜色的变化情况检查压力的大小（与色卡比对）及分布情况，如果需要更精确的压，
l 力分析，可以配合使用光学压力扫描系统对感压纸进一步处理与分析。
PressureX Film 压力测量纸应用案例介绍
l 在航空、航天、汽车、船舶、发动机、精密传感器等精密装配中，装配压力的测量
如：检测液压或气动机械装配中的密封缺陷、垫圈或 O 型密封圈表面所受压力、散热器与电子元件间结合表面上的压力、螺栓连接压力、夹具夹紧压力、刹车片表面压力分布等。
l 对冲击、碰撞等瞬间接触压力的测量与分析
如：汽车急停时驾驶员与安全气囊间产生的冲击压力、精密仪表受冲击/碰撞试验中的压力、高速飞行物体的表面压力、高尔夫球在被高速击打瞬间的表面压力测量与分析等。
l 造纸、印刷、涂布等机械上轧辊间的接触压力测量与辊子平衡调校
l 其它接触压力的测量
如：晶圆抛光机的抛光头表面压力测量、LCD 或平板显示器表面受压压力测量、汽车轮胎与地面间的接触轮廓分析与压力测量、复合材料内部层状结构应力测量、喷嘴设计中对其喷射液体或气体冲击压力的测量、床垫或座椅人类工程学改善设计中测量人体对其的压力分布等。

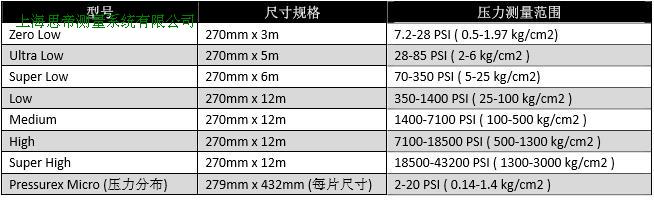

Pressurex Film 压力测量纸规格介绍
