瑞士ELSYS公司的高速数据采集TPCX模块

产品简介

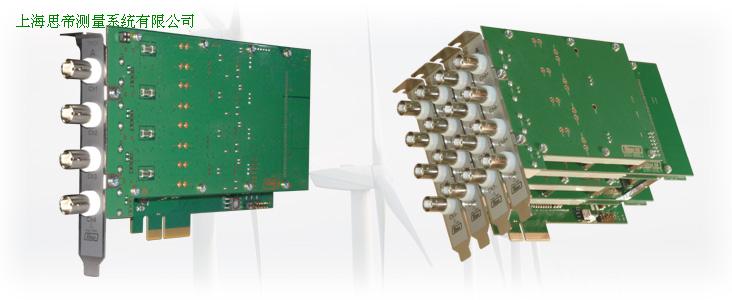

TPCX数据记录板卡介绍

    该模块是基于PCI总线的数据采集模块,每个TPCX模块有4个路数据通道(BNC接口), 即:4个单端或者2个差分输入通道 ;并有25针D-BUS接口可分配数字控制I/O口。

  • 具有高速、高精度、高分辨的特点。
  • 具有高级触发模式、数据连续记录模式、单端输入、差分输入、数字输入、IEPE供电模块、应变调理模块等高级功能
  • 每个模块4或8通道
  • 支持便携式PCI总线接口
  • 高达240MS/s的采样率@14Bit 分辨率
  •  高达60MS/s的采样率@16Bit分辨率
  • 每通道高达128MS内存
  • 满量程精度0.03%

配置:
分辨率: 14位or 16位
单通道最高采样率: 10, 20, 40, 80, 120, 240 MHz
单个模块通道数 : 4 or 8
输入放大器类型
差分(Diff): 2 BNC connector per channel
单端(SE): 1 BNC connector per channel Two adjacent BNC inputs may be switched by software to one differential channel.
板载内存: 64 MByte (128 MByte可选)
16 (opt. 64) MSamples per channel at 4-channel modules
8 (opt. 32) MSamples per channel at 8-channel modules
可选数字输入接口:up to 2 per analog channel
可选抗混淆滤波器: 200 Hz - 5 MHz, bandwidth selectable by software
可选ICP接口
