Beanair公司从一开始便把产品的效率，性能和可靠性作为追求目标。公司的团队非常努力，在提升现有产品的基础上，最近发布了符合日益增长的性能和可靠性需求的产品。
尽管Beanair公司是法国公司，但是我们采取向外发展政策，积极参与国际项目，并且和我们得遍布全球的合作伙伴紧密合作。
我们的技术是采用IEEE 802.15.4 & GSM/GPRS 无线协议。Beanair公司在一些先进的WSN（无线传感器网络）领域的应用有：在嵌入式设备上的动态测量，工程结构监测，建筑物管理，工业流程监测，隔离的场地或恶劣的环境测量等。
我们的无线技术在恶劣环境里也表现出很高的稳定性，我们生产的无线传感器有进行动态测量的加速度和应变传感器，也有静态测试的温度，力和倾角传感器。
超低电耗的无线传感器网络
采用Beanair公司的软硬件，超低的电耗成为可能了。公司的自供电装置可以容易地集成到现有的工业传感器之中。
多种多样的WSN网络

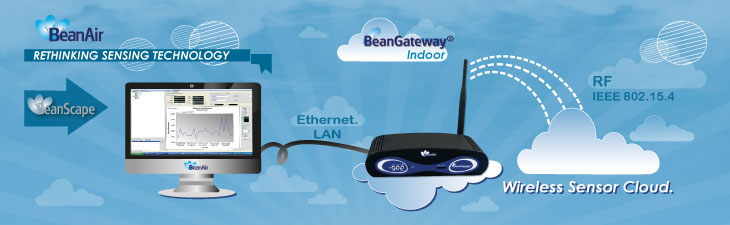

BeanGateway® GSM/GPRS能够在没有PC或PLC的情况下运行，这一技术使得从你的信息技术系统里遥控几千公里外的现场成为可能。
我们得无线传感器内有嵌入式数据采集器，这些无线传感器可以单机安装，无需连接BeanGateway®.
惯性MEMS技术
BeanAir公司在集成惯性，加速度，倾角，冲击和姿态技术方面取得了丰富的经验。今天再MEMS技术基础上研发出无线传感器产品线。就性能和自主性方面是无以伦比的。
量身定制的无线传感器网络（WSN)
BeanAir技术的简单性和可变性使得它很容易在短时间内能做定制WSN网络，满足特殊的技术要求。
互通性

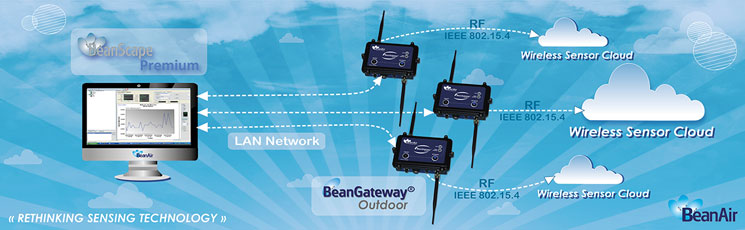

Beanair公司的产品上有宽泛的标准工业协议（ModBus TCP/RTU/ASCII, OPC DA),这样就能使得你现有的信息技术环境里进行无缝互通。
BeanScape® Premium+ WSN的专用软件，把OPC DA服务器集成进来。OPC DA就特别适合实时测量和数据共享。每一次的数据测量对应着一个标签或特性，并能和一个或多个OPC用户共享。因此BeanScape® Premium+可以对很多第三方应用（SCADA,WEB PORTALS 等）开放。
选择交钥匙产品可以优化你的投资
为了加快集成WSN网络，BeanAir公司在投资风险考虑方面提供了完整的测量方案
产品范围宽
BeanAir公司提供从无线数据采集系统到智能无线传感器的宽泛的产品系列。通过提供各种方案（Ethernet & GSM/GPRS & OPC DA Server)，BeanAir可以将公司的任何产品连接到你的IT系统。你可以构建你自己的WSN系统。
嵌入式测量降低电缆成本
对于嵌入式装置和设备，电缆成本显得越来越重要了。集成和维护成本以及电缆的重量对于电缆的单独成本来讲已变得不可忽视。BeanAir通过无线仪器大幅度砍掉了这些成本。
无线电传输技术是为恶劣的工业环境而设
While the vast majority大部分的无线测量系统在恶劣环境里显得力不从心时，BeanAir在基于天线分集
技术（Antenna Diversity)基础上的创新技术，该技术在恶劣环境里的随机和各种干扰下优化了无线连接的质量。
牢固和小型化的无线测量产品
在那些用有线测量仪器无法触及的地方采用牢固和小型的无线测量装置（IP66外壳和抗30G冲击）
借助GPS地理位置定位可以寻找测量系统单元
无论你是想管理你的车辆还是只是简单地从事测量或测试，你需要找到你的传感器，部件和报警器。WSN技术和GPS的组合可以将这些测量单元进行地理位置定位。
监测软件根据你的需求而设计并融入你的信息技术设施里
BeanScape®是一个实时管理和监测系统，通过这个软件里可以实时看到和管理BeanAir的WSN。BeanScape®还配备了专家系统，可以看到和解释是测量单元还是网络报警单元。
BeanScape®集成了OPC服务器让它耿容易融入你的信息技术系统。多数的工程平台工具（MATLAB,LABVIEW,WIDEV等）集成一个OPC客户。
即插即用（Plug&Drive)的实验车的概念
BeanAir公司和一个擅长车辆（汽车，重卡，工业车辆，农用车）测试的工程公司合作，开发出了将来车辆要进行测试的创新方案。通过集成工业无线技术的仪器，将即插即用概念融入车辆测试。
使用BeanDevice®T-S和BeanDevice®T-H装置进行发动机的温度和湿度的监测，这样可以监测发动机在不同测试阶段的行为特性。
BeanDevice®AN-420结合0到200bar量程的压力传感器可可以进行车辆刹车系统测试，比如ABS和ESP的验证性测试。
实时测量监测
实时测量监测可以在 BeanScape®理记录和存储所有的测量。每个测量都是在1HZ到5HZ带宽里实时定位和确定时间。这样就可以有效地分析车辆的特性和发警报时进行定位。
无线三轴加速度冲击记录仪
产品名称：法国BeanAir无线三轴冲击记录仪
BeanDevice®AX-3DS 是一款嵌入式存储数据记录仪，它可用于记录三维方向的冲击加速度数据。所有需要的数据都可以保存在嵌入式的闪存上，并在无线传感器网络建立后传输至BeanGateway®。通过安装在PC上的BeanScape软件进行数据查看和处理......
一、主要特征
基于MEMS技术的无线三轴加速度记录仪
可选的测量范围：±6g/±12g/±24g或±2g/±4g/±8g
Beanair®研发的天线多样性实现了很好的无线电连接
SSD(小巧 冲击 检测)技术
安装快速
模式：每个通道每秒采样1000（最大）
最大无线电范围：500m（L.O.S）
超低电源无线电技术IEEE 802.15.4
睡眠模式下电流消耗：<28uA
嵌入式数据记录：高达1,000,000个数据记录
整合了锂离子电池充电器的完全自主系统
防水铝制包装IP66(尺寸： L x W x H：80 x55x21mm)-重量：145g（包括可充电电池）-适合于恶劣的工业环境
用于FFT&PPV过滤的免费数值分析应用
二、详细技术数据
产品参考
BND-AX3DS-NG-WP
N-测量范围：
-24：±6/12/24g测量范围
-8：±6/12/24g测量范围
WP-无线技术
-IEEE:IEEE802.15.4(2006)
例如：BND-AX3DS-24G-IEEE-范围为±6/12/24g的无线加速度记录仪，IEEE802.15.4无线技术
n Health and usage monitoring systems (HUMS)
传感器说明
加速度仪技术
MEMS 技术
扩展测量范围
BND-AX3DS-24G-IEEE版本：±6/12/24g
BND-AX3DS-8G-IEEE版本：±2/4/8g
测量范围可以进行远程编程（BeanScape®）
测量精度
BND-AX3DS-24G-IEEE版本：3mg/digit@±6g，6mg/digit@±12g，12mg/digit@±24g
BND-AX3DS-8G-IEEE版本：1mg/digit@±2g，2mg/digit@±4g，3.9mg/digit@±8g
典型非线性
±0.15%
灵敏度随温度变化
±0.01%/℃
零位-g随温度变化（最大温差25℃）
BND-AX3DS-24G-IEEE版本：±0.4mg/℃
BND-AX3DS-8G-IEEE版本：±0.1mg/℃
数字转换器的模拟
12-bits随温度补偿
噪音光谱密度@BW 1OHz
BND-AX3DS-24G-IEEE版本：±650ug/vHz
BND-AX3DS-8G-IEEE版本：±218ug/vHz
反失真过滤器
Butterworth 2th order过滤器-远程可编程的剪切频率（BeanScpae®）
n Shock measurement on vehicles & trains
RF说明
无线协议接口
IEEE 802.15.4(2006版)
WSN技术
点对点/星
密码
AES 128bits(AES 整合协调处理器)
数据速率
250Kbits/s
RF特性
ISM 2.4GHz-16通道。由Beanari®设计的天线多样性结构
TX电源
-7dBm~+18dBm
接收器敏感度
-95.5dBm~-104dBm
最大无线电范围
500m(L.O.S)
天线
天线多样性：2个含有2.2dBi的全方位天线
Over-the-air 配置（OTAC）参数说明
数据采集模式
低任务循环数据采集（LDCDA）模式：1s~24hr
冲击检测特征
mg级的冲击阈值
采样速率（SPS=sample per second）在分流或分流包装模式
最大：1000SPS每个通道
最小：1SPS每个通道
报警阈值
2个高报&2个低报
剪切频率（反失真过滤器）
1-100Hz
测量范围配置
±6g/±12g/±24g 或 ±2g/±4g±8g
电源模式
睡眠，网络倾听睡眠 & 激活
TX电源
-7dBm / -1dBm /5 dBm/11 dBm/15 dBm/18 dBm
其他说明
嵌入式数据记录
储存能力：高达1,000,000个测量值
实时时间
写/读循环：400 000
实时时间
用于测量时间标记的精准实时时间
电池充电器
锂离子充电器和高精度的电池监控器
电压过高保护，电流过高/短路保护，电压过低保护
电池温度监控
电流累计测量
电流消耗
数据采集阶段：20~30mA
无线电传输阶段：40mA@5dBm，70mA@18dBm
睡眠模式阶段：68uA
深度睡眠模式阶段：28uA
操作温度
工业温度：-40℃~+85℃
包装
铝制&防水（IP66）包装,
尺寸（L x W x H）:80x55x21mm，重量（含电池）：135g
抗冲击性
50ms下100g
规范
CE Labelling Directive R&TTE(无线电)ETSI EN300 328
ROHS-Directive 2002/95/EC
外部电源供应
外部电源供应：+8V~+28V
可充电电池
容量为1.3Ah的高密度锂离子充电电池（参考BAT1.3DMG）
电源供应系统
壁插式，含有M8密封（IP67）插头的12V@1.25A开关模式的电源供应，
机械底座（可选）
螺旋底座
n
三、应用实例
1.物流运输监控--货物运输监控
2.冲击振动测量--火车轨道振动监控
3.发动机叶片振动监控
4.核电站建筑物振动监控
编号/型号：AX-3DS
简要说明:
详细说明
报警&调查模式：1s~24hr
数学模式：最大1000Hz（每个通道）
分流包装模式：最大1000Hz（每个通道）
分流模式：最大100Hz
冲击检测：最大1000Hz
睡眠模式下的数据采集速率
冲击检测后的数据采集速率
冲击检测滞后
......

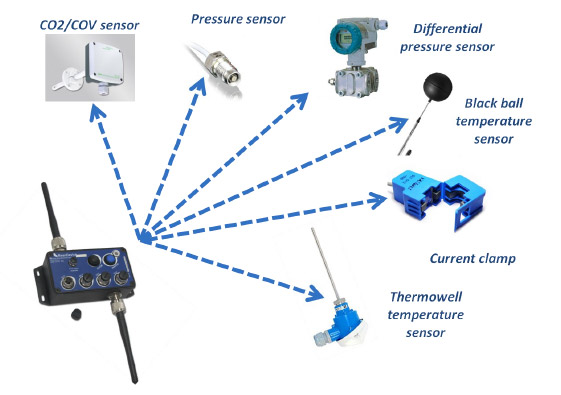

无线数据采集器
|
指标
型号 |
20AN-420 |
20AN-420-XTD |
20AN-mV |
20AN-mV-XTD |
20AN-V |
20AN-V-XTD |
|
输入方式及指标 |
4-20mA电流 |
4-20mA电流 |
±20mV |
±20mV 自供电 |
±5V/±10V |
±5V/±10V 自供电 |
|
通道数 |
2/4 |
4 |
2/4 |
4 |
2/4 |
4 |
|
精度 |
0.1% |
0.08% |
0.2% |
0.1% |
0.1% |
0.1% |
|
抗冲击指标 |
10g/50ms |
10g/50ms |
10g/50ms |
10g/50ms |
10g/50ms |
10g/50ms |
|
操作温度范围 |
-20 ℃ To 65 ℃ |
-40 ℃ To 85 ℃ |
-20 ℃ To 65 ℃ |
-40 ℃ To 85 ℃ |
-20 ℃ To 65 ℃ |
-40 ℃ To 85 ℃ |
|
IP等级 |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
|
尺寸 |
146.05x65.5x33.5mm |
149.15x77x60.5mm |
146.05x65.5x33.5mm |
149.15x77x60.5mm |
146.05x65.5x33.5mm |
149.15x77x60.5mm |
|
重量 |
550g |
690g |
550g |
690g |
550g |
690g |
|
典 型 应 用
|
1.建筑物监测 2.水处理工厂测量 |
1建筑物监测 2.水处理工厂测量 |
1建筑物监测 2.水处理工厂测量 |
1建筑物监测 2.水处理工厂测量 |
1.建筑物监测 2.水处理工厂测量 |
1建筑物监测 2.水处理工厂测量 |
无线倾角采集器和温湿度采集器
|
指标
型号 |
倾角 采集器 20HI-INC |
倾角 采集器 20HI-INCXRange |
倾 角 采集器 20-INC |
脉 冲 采集器 ONE-BN |
温 度 采集器 ONE-T |
温 湿度 采集器 ONE-TH |
无线红外温度采集器 ONE-TIR |
|
量程范围 |
±15℃/±30℃ |
±15℃/±90℃ |
±15℃/±30℃
|
0-24V
|
-50℃ To 150℃ |
温度： -40℃ To 75℃ 湿度：0-100% RH |
大气温度： -40℃ To 85℃ 物体温度： -70℃ To 380℃ 精度 ±0.5℃ |
|
点数 |
100万 |
800万 |
100万 |
100万 |
100万 |
100万 |
100万 |
|
抗冲击指标 |
100g/50ms |
200g/50ms |
100g/50ms |
无 |
无 |
无 |
无 |
|
操作温度范围 |
-20 ℃ To 65 ℃ |
-20 ℃ To 65 ℃ |
-20 ℃ To 65 ℃ |
-40 ℃ To 75 ℃ |
-40 ℃ To 75 ℃ |
-40 ℃ To 75 ℃ |
-40 ℃ To 75 ℃ |
|
IP等级 |
IP66 |
IP67 |
IP66 |
IP67 |
IP67 |
IP67 |
IP67 |
|
尺寸 |
80x55x21mm |
100x71x30mm |
80x55x21mm |
119x35x35mm |
119x35x35mm |
119x35x35mm |
119x35x35mm |
|
重量 |
145g |
165g |
145g |
120g |
120g |
120g |
120g |
|
典 型 应 用
|
1.天线定位 2.车架稳定性测试 3.飞行测试 4.桥梁或建筑物健康监测 |
1.天线定位 2.车架稳定性测试 3.飞行测试 4.桥梁或建筑物健康监测 |
1.天线定位 2.车架稳定性测试 3.飞行测试 4.桥梁或建筑物健康监测 |
1.气，水和电的记录 2.工业流程控制 3.建筑物管理 4.物流测量 |
1.建筑物管理 2.冷冻物品监测跟踪 3.医疗实验室和净化室 4.农业和农场 5.运输 6.空调系统 |
1.建筑物管理 2.冷冻物品监测跟踪 3.医疗实验室和净化室 4.农业和农场 5.环境监测 6.空调系统 |
1.铁轨温度控制 2.工业移动部件温度控制 3.气体控制 4.塑料和玻璃及金属处理 5.化学/医药工业 6.保健 |
